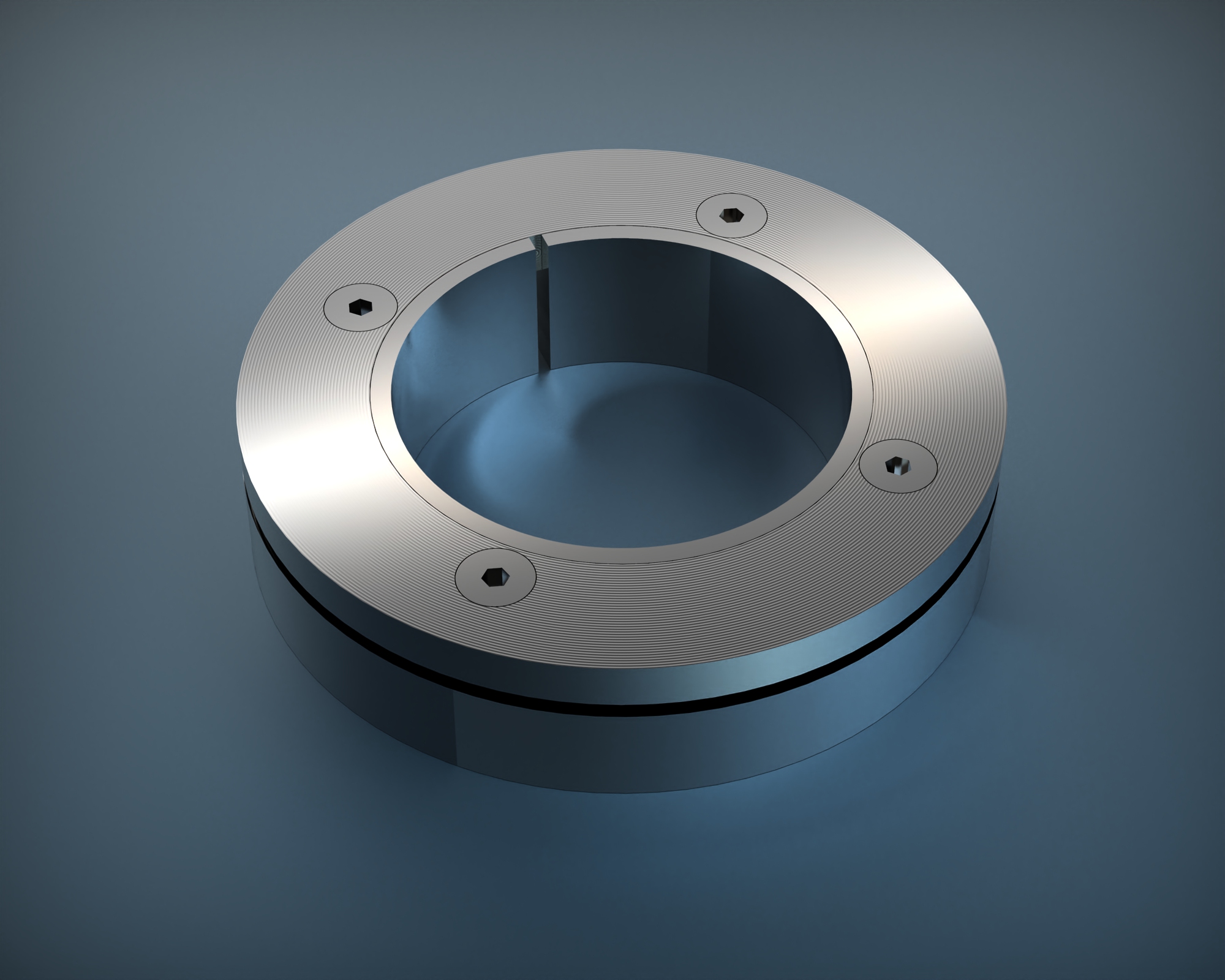

나이프홀더 KNIFE HOLDER

종류 일반타입 & 퀵타입
재질 SUS, 알루미늄합금
사용분야 초정밀나이프 상도(TOP) 결합용 & 광폭절단용으로 사용
규격 하단참조

나이프 홀더 & 판스프링 (Knife Holder & Plate Spring)

슬리팅 품질의 완성은 나이프가 아니라 홀더와 판스프링에서 결정됩니다.
아무리 정밀한 나이프라도 홀더의 조립 오차나 스프링의 압력 불균형이 발생하면 버(Burr)가 생기고 나이프의 수명이 단축됩니다. 동양강업의 고정밀 홀더는 이러한 문제를 원천 차단합니다.

슬리팅 나이프 홀더 | 이동식 홀더 | 고정밀 링나이프 홀더

나이프 홀더는 상도(TOP 나이프)를 결합하여 슬리터 장비의 축에 고정하는 핵심 부품입니다. 특히 2차전지나 디스플레이 소재처럼 마이크론 단위의 정밀도가 요구되는 환경에서는 나이프 측면 흔들림(런아웃)을 최소화하는 것이 매우 중요합니다. 당사의 홀더는 고강도 소재 가공과 특수 표면 처리를 통해 나이프와의 완벽한 밀착을 보장합니다.

기존 홀더의 문제점	발생 원인	결과
측면 흔들림 (Run-out)	홀더 가공 오차 및 조립 공차 발생	나이프 편마모 및 수명 단축
불안정한 압력	조립 시 나이프 밀착 불량	절단면 Burr 발생 및 불량률 증가

동양강업 고정밀 홀더의 개선 포인트

✔ 개선 1: 스러스트 런아웃: 100㎛ 이상 → 30㎛ 이하로 개선 (기존 대비 1/3 이하)
✔ 개선 2: 판스프링 사용으로 하중 변동폭 10% 이하로 억제

홀더 타입별 특징

홀더 타입 (Type)	특징 (Features)	적합 용도 (Application)
표준 고정밀 홀더	스러스트 정밀도 향상 + 판스프링 기본 장착	범용 슬리팅 라인
QUICK 홀더	공구 없이 상날 교체 가능 → 작업성 대폭 향상	잦은 날 교체 현장
PRESET 홀더	세팅 시 이송량 표준화 → 누구나 동일 조건 세팅 가능	다품종 스롯트, 작업자 숙련도 편차 해소

올바른 나이프 홀더 세팅 방법

1단계

홀더 하강

상도(Top Knife)를 적정 깊이만큼 하강시킵니다.

2단계

이동 및 접촉

홀더를 하도(Bottom Knife) 측면으로 이동하여 가볍게 접촉시킵니다.

3단계

스프링 압력 부여

홀더를 살짝 더 밀어 판스프링의 적정 텐션(압력)이 작용하도록 고정합니다.

퀵타입 홀더 세팅 영상

동양강업의 초정밀 나이프와 홀더가 결합되어 완벽한 절단을 구현하는 모습을 확인해 보세요.
