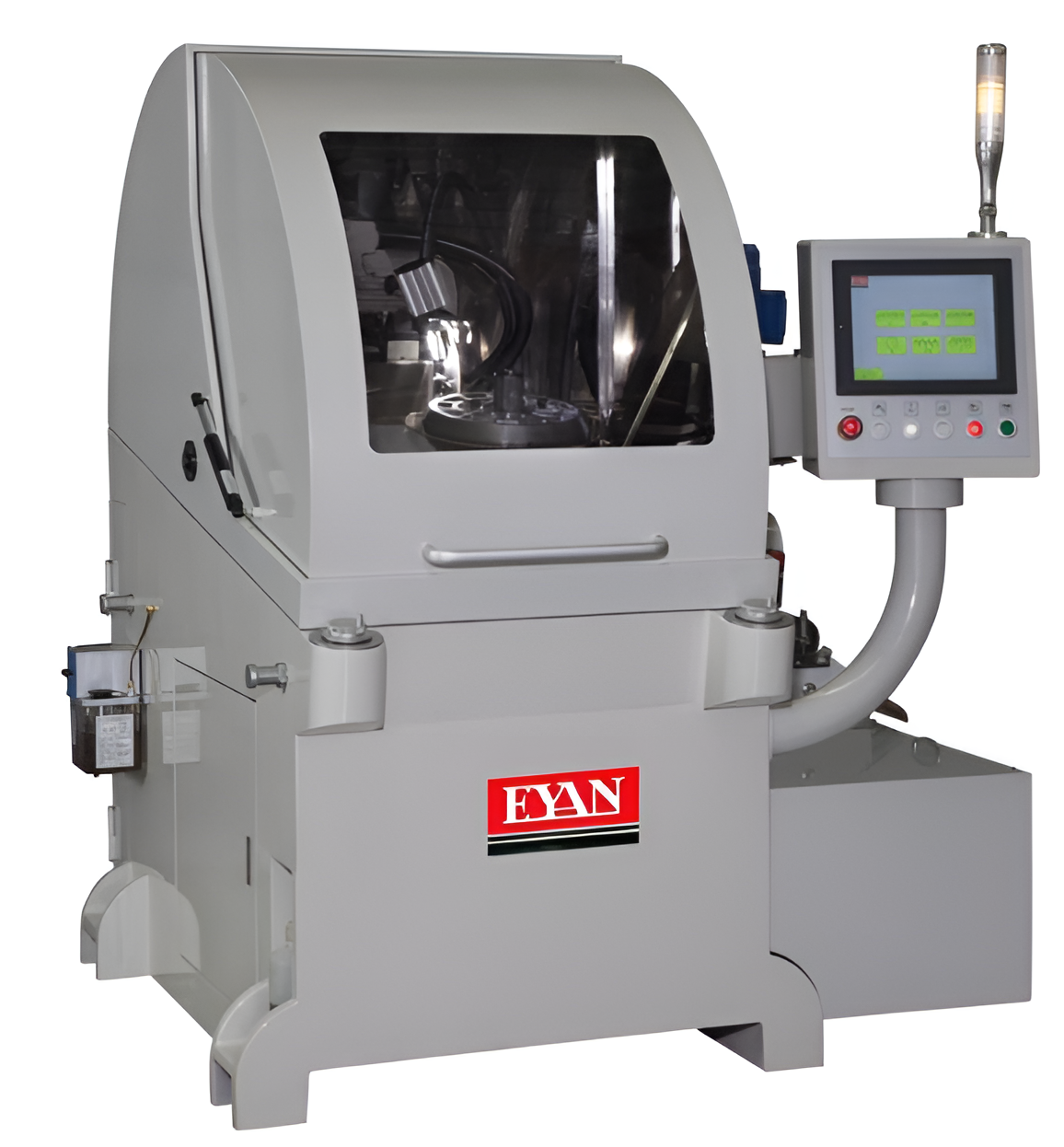

CNC 콜드쏘 연마기 (EMA Series)
CNC CIRCULAR SAW BLADE SHARPENING MACHINE
- 브랜드: EYAN Machine Tools / 한국 공식 대리점 동양강업
- 연마 가능 직경: Ø95 mm ~ Ø650 mm (모델별 상이)
- 연마 톱니 수: 10 ~ 998 Teeth
- 절단 각도: 0° ~ 30°
- 제어 시스템: 4축(X, Z, B, Y) 풀 서보 제어 및 터치스크린
정밀성과 내구성을 극대화한 4축 풀 서보 제어 시스템
톱날 외경, 톱니 수, 연마량, 절단 각도, 상하 모따기(Chamfer)까지 전자동으로 설정할 수 있는 최고급 4축 CNC 콜드쏘 연마기입니다.
[B축 / Z축 듀얼 핸드휠 설계]
작업자가 Z축과 B축을 동시에 이동시켜 톱날을 빠르게 세팅할 수 있는 듀얼 핸드휠을 적용하여, 구형 톱니를 재연마할 때 연마 효율이 대폭 향상됩니다.
[SU304 스테인리스 풀 커버]
장비 내부의 모든 커버 플레이트는 영구적으로 녹슬지 않는 SU304 스테인리스 스틸 재질을 사용하여 내구성을 극대화하고 오염을 방지합니다.
[모듈형 고정밀 휠 스핀들]
고급 모듈 구조의 탄통형(Cartridge-type) 스핀들을 채택하여, 고도의 전문 기술자 없이도 스핀들 유닛 전체를 쉽게 교체할 수 있어 유지보수 편의성이 높습니다.
[특허받은 톱날 잠금 장치]
독자적인 특허를 획득한 톱날 잠금(Locking) 설계와 연삭 휠 해체용 브레이크 장치를 적용하여 더욱 안전하고 신속한 유지 관리가 가능합니다.
지원하는 치형(Tooth Profile) 종류
SPECIFICATIONS (제품 사양표)
| 항목 (Item) | EMA-500 3A | EMA-500 4A | EMA-650 3A | EMA-650 4A |
|---|---|---|---|---|
| 연마 범위 Grinding Range |
Ø95 ~ Ø500 mm (Optional Ø45~Ø120 mm) |
Ø95 ~ Ø500 mm (Optional Ø45~Ø120 mm) |
Ø100 ~ Ø650 mm | Ø100 ~ Ø650 mm |
| 모따기 범위 Chamfering Range |
- | Ø155 ~ Ø500 mm | - | Ø170 ~ Ø650 mm |
| 연마 톱니 수 Number of Teeth |
10 ~ 998 Teeth | |||
| 톱날 두께 Sawblade Thickness |
최대 (Max) 8 mm | |||
| 절단 각도 Cutting Angle |
0° ~ 30° | |||
| 연마 속도 Grinding Speed |
1 ~ 60 Teeth / Min | |||
| 휠 외경 Wheel Diameter |
Ø200 mm | |||
| 휠 내경 Wheel Bore |
Ø32 mm | |||
| 휠 두께 Wheel Thickness |
최대 (Max) 8 mm | |||
| 휠 모터 Wheel Motor |
4.0 kW | |||
| 휠 회전속도 Wheel Speed |
2500 ~ 6000 rpm | |||
| X/Z/B축 모터 X/Z/B-axis Motor |
AC 서보 모터 (AC Servo Motor) | |||
| Y축 모터 Y-axis Motor |
- | AC 서보 모터 | - | AC 서보 모터 |
| 냉각 펌프 모터 Coolant Pump Motor |
1.6 kW | |||
| 오일 미스트 회수기 Oil Mist Recycle |
0.55 kW | |||
| 철가루 필터 Iron Filter |
25 W | |||
| 소비 전력 Power Require |
9 kW | 10 kW | 9 kW | 10 kW |
| 순중량 Net Weight |
870 kg | 954 kg | 968 kg | 1002 kg |
| 총중량 Gross Weight |
1264 kg | 1342 kg | 1362 kg | 1425 kg |
| 포장 크기 Packing Size |
188 x 173 x 206 cm | 197 x 198 x 225 cm | ||
* 기계 사양 및 치수는 품질 향상을 위해 예고 없이 변경될 수 있습니다.
